Rękaw w trzech krokach, czyli konstrukcja na szybko

Przyszedł czas na nadrabianie zaległości, więc dziś trochę o tym, co niedokończone.

Pamiętacie wpis o konstrukcji bluzki podstawowej? Jest tu. A pamiętacie jak popełnić do niego rękaw? Nie?? I słusznie! Bo o tym jeszcze nie było.

Zatem niedopatrzenie naprawiam a jak dobrze pójdzie, to można mieć idealny rękaw w jeden wieczór. Let’s go!

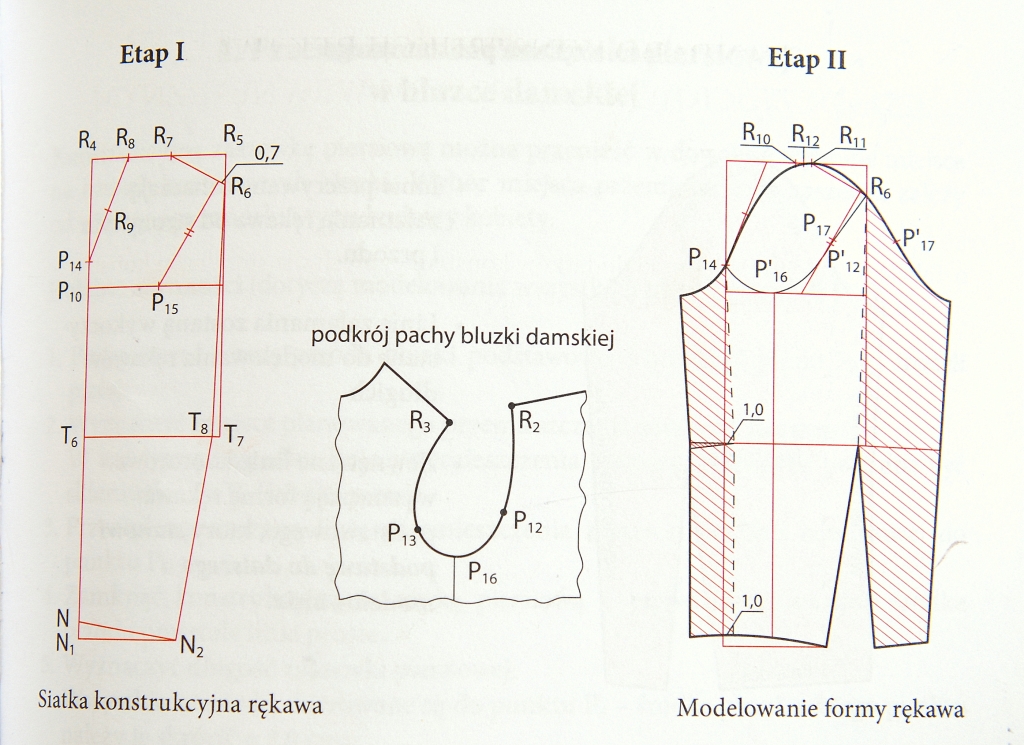

rekaw_1

Do skonstruowania rękawa potrzebujemy wcześniej stworzoną siatkę konstrukcyjną bluzki podstawowej.

Przed rysowaniem należy dokonać pewnych obliczeń. Niezbyt skomplikowanych ale zmęczenie daje o sobie znać, więc kalkulator pod ręką nie będzie złym pomysłem.

Zaczynamy od wyrysowania długiego prostej pionowej a niej zaznaczyć musimy odcinek R4P10 – odcinek niezbędny do konstrukcji wysokości główki rękawa, wyliczony ze wzoru:

R4P10 = ½ (P9R2 + P10R3)- 1/20 (P9R2 = P10R3) -2,0 = ½ (20,2 + 18,3) – 1/20 (20,2=18,3) -2 = 19,25 – 1,93 – 2 = 15,3

Odcinki P9R2 oraz P10R3 odmierzamy linijką (bądź miarą krawiecką) z siatki bluzki podstawowej po liniach prostych

R4N – długość rękawa ze wzoru: RvNv +dk = 57 +1 +58

NN1 – odcinek pomocniczy (wielkość stała) = 2

P10T6 – wysokość łokcia ze wzoru: ½ P10N -2 = 19,4

P10P14 – wyznaczenie punktu montażowego rękawa P10P13 – 0,5 = 3,1

Odcinek P10P13 należy odmierzyć z konstrukcji bluzki damskiej. Punkt P14 stanowi punkt montażowy rękawa z punktem P13 przodu bluzki

R4R5 – szerokość rękawa, ze wzoru: P2P3 +dk (przy czym odcinek P2P3 odmierzamy z bluzki) = 10,1 +2(dk) = 12,1

T7T8 – zwężenie rękawa na linii łokcia – wielkość stała = 1

NN2 – szerokość rękawa na linni dołu, ze wzoru; T6T8 -3,5

R4R7 – odcinek pomocniczy do wyrysowania główki rękawa

R4R8 – drugi odcinek pomocniczy do wyrysowania główki rękawa

P14R9 – trzeci odcinek pomocniczy do wyrysowania główki rękawa, ze wzoru; 1/2P14R8 = 6,5

P10P15 – odcinek pomocniczy, ze wzoru: ½ R4R5 +0,5 = 7,6

Jeśli wszystko policzone, zaczynamy!

1. Na kartce o długości dłuższej o kilka centymetrów niż odcinek R4N (wyliczane powyżej) rysujemy ok.20 cm od lewej krawędzi kartki prostą pionową biegnącą w dół od punktu R4.

2. Na prostej R4N zaznaczamy punkt P10 w odległości wyliczonej ze wzoru: R4P10 = ½ (P9R2 + P10R3)- 1/20 (P9R2 = P10R3) -2,0

3. W odległości 2 cm w dół od punktu N zaznaczamy punkt N1

4. Na prostej R4N1 zaznaczamy punkt P14 w taki sposób, że odmierzamy z konstrukcji bluzki damskiej odcinek P10P13 i odejmujemy od jego długości 0,5 cm. Tak otrzymany odcinek odkładamy w dół po prostej R4 od punktu P10. Punkt P14 stanowi punkt montażowy rękawa z punktem P13 przodu bluzki.

5. Wyznaczamy szerokość rękawa. W tym celu mierzymy odcinek P2P3 z siatki konstrukcyjnej bluzki a następnie dodajemy dodatek konstrukcyjny (przyjmijmy 2 cm). Tak otrzymany odcinek wyznacza szerokość rękawa. Z punktu R4 rysujemy zatem odcinek prostopadły o otrzymanej długości. Otrzymujemy punkt R5

6. Z punktu R5 rysujemy w dół odcinek równoległy do prostej R4 o długości ¼ R4P10. Otrzymujemy punkt R6. I przedłużamy odcinek w dół

7. Z punktu T6 rysujemy odcinek prostopadły do prostej R4 oraz kończący się na prostej przechodzącej przez punkt R6. W wyniku przecięcia się odcinków otrzymujemy punkt T7

8. Na lewo od punktu T7 oznaczamy w odległości 1 centymetra punkt T8.

9. Rysujemy odcinek R6T8

10. Odmierzamy dlugość odcinka T6T8 i odejmujemy od niego 3,5 cm. W ten sposób otrzymujemy długość odcinka N1N2. Zaznaczamy odcinek N1N2 na prawo od punktu N1N jako prosopadły do prostej R4

11. Odcinek R4R5 podzielić na połowę, a następnie otrzymany punkt przesunąć o 1 cm w kierunku punktu R5. Otrzymujemy punkt R7

12. Odcinek R4R7 dzielimy na pół i otrzymujemy punkt R8

13. Punkty R8 oraz R14 łączymy odcinkiem a w jego połowie zaznaczamy punkt R9.

14. Z punktu P10 rysujemy odcinek prostopadły, kończący się na odcinku R6T7. Następnie odmierzamy połowę długości R4R5 i otrzymany punkt przesuwamy o 0,5 cm w prawo, w stronę odcinka R6T7. Otrzymujemy punkt P15

15. Łączymy punkty R6 oraz R7 odcinkiem. Odmierzamy na nim odległość 0,7 cm z punktu R6 w kierunku punktu R7 a następnie otrzymany punkt łączymy z punktem P15.

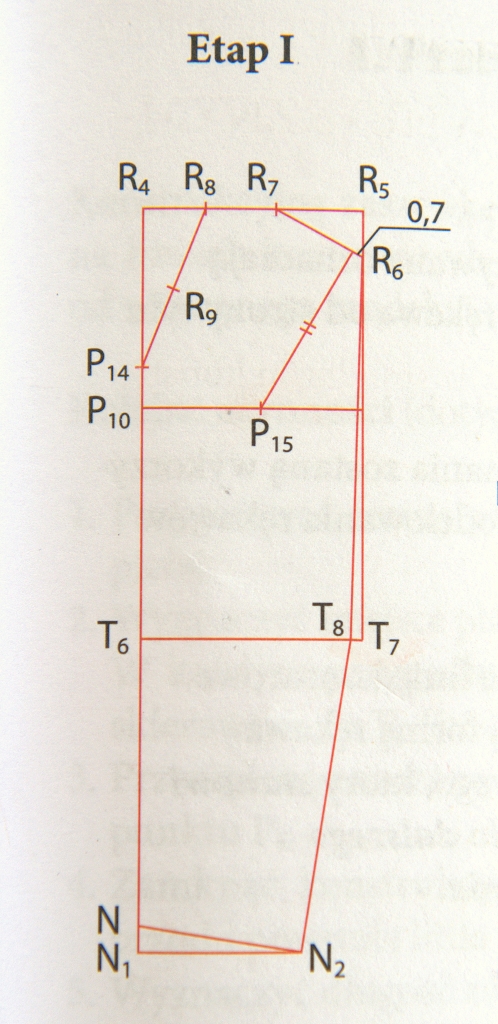

rekaw_2

16. Kolejnym ważnym elementem jest odrysowanie podkroju pachy z konstrukcji bluzki podstawowej, z koniecznym zaznaczeniem na odrysowanym fragmencie punktów: R3, P13, P16, P12 oraz R2

MODELOWANIE rękawa jednoczęściowego z wykorzystaniem pachy bluzki:

17. W punkcie P14 należy przyłożyć wycięty podkrój pachy i nałożyć punkt P13 z „odklakowanej” pachy dokładnie na punkt P14. Następnie, nie odrywając szablonu a jedynie go obracając delikatnie wokół własnej osi, na odcinku R6P15 odznaczyć punkt P12. Z punktu P12′ dodajemy 0,5 cm w górę po odcinku R6P15 i otrzymujemy punkt P17. Ta różnica 0,5 cm to wielkość na wdanie podkroju rękawa

18. Kolejny raz przyłożyć na punkt P14 z podkroju pachy punkt P13 z odrysowanego kawałka i odłożyć punkt R3 na odcinku R4R5, delikatnie obracając szablon wokół własnej osi w punkcie P14. Otrzymujemy w ten sposób punkt R10

19. Przerysować część podkroju pachy od punktu P13 (pokrywa się z punktem P14), poprzez punkt P16 aż po punkt P12 na siatkę rękawa.

20. Od punktu P17 odłożyć część podkroju pachy wyznaczoną przez łuk P12R2, obracając wycinek podkroju pachy wokół własnej osi w punkcie P12 i próbując go rozłożyć na płasko, a następnie trzymając szablon w punkcie R6 obracamy nim, pozostałą część łuku odkładając na odcinku R4R5, wyznaczamy w ten sposób punkt R11

21. W połowie odległości między punktami R10 a R11 zaznaczamy punkt R12. Jest to punkt montażowy rękawa ze szwem barkowym.

22. Punkt R16 wyznacza linię wewnętrzną rękawa.

rekaw_3

Wyrysowanie rękawa otwartego

Teraz należy wyrysować główkę rękawa i rozłożyć rękaw, gdyż w etapie pierwszym konstrukcję rysuje się na rękaw zamknięty, czyli „zszyty”.

W tym celu należy:

A. Odrysować spodnią część rękawa, oznaczyć linię łokcia i pionową od P’16

B. Wyciąć spodnią część rękawa i przeciąć linię pionową od P’16 w dół

C. Odwrócić otrzymane części tak, aby przyklejone wzdłuż linii przerywanych wyznaczały linię konturową rękawa otwartego

Rękaw wyrysowany. Można szyć koszulę!
